Home Catalogo DIFFUSIONE Bocchette EBOA
SCHEDA TECNICA

EBOA

EBOA

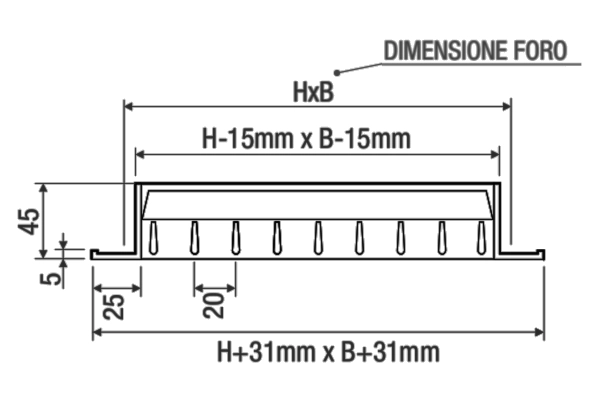

Immagine di dettaglio
Descrizione
Bocchette di mandata dell'aria con 1 o 2 ordini di alette orientabili singolarmente.
Caratteristiche
Materiale: alluminio
Finitura: anodizzato naturale
Installazione: fissaggio a clips
(su richiesta fori per viti)
Impiego
Per la mandata dell'aria con installazione a parete o a canale negli impianti di ventilazione e condizionamento.
Accessori
- Serranda di taratura in acciaio zincato con alette a movimento contrapposto
- Controtelaio a murare in acciaio zincato
- Plenum isolato e non isolato EPB
A richiesta
Verniciatura colore bianco RAL o altri colori RAL a scelta.
Dati di funzionamento
X (m): lancio della bocchetta senza serranda, deflessione delle alette 0°, con effetto coanda (soffitto), velocità terminale 0,25 m/sec e Tmax 15°C.
Q [m³/h] : Portata
LWA [dB(A)]: indice di rumorosità
Dpt [Pa]: Perdite di carico in Pascal
Ak: sezione effettiva
DIFFUSIONE
ModelloAk [m2]Q [m3/h]LWA [dB(A)]X(0,25) [m]Dpt   [Pa]
minmaxminmaxminmaxminmax
200x1000,008811022022412,44,8520
300x100-200x1500,014418035025423,16520
400x100-200x2000,020024049025443,57,2520
300x1500,022828055026453,87,5520
500x1000,0256310620274548520
600x100-400x150-300x2000,031138076028464,58,9520
700x1000,036745089029474,99,6520
500x1500,03954809602947510520
400x200-800x1000,0423510103029485,110,4520
600x150-300x3000,0479580116030485,511520
500x2000,0534650130030495,811,6520
700x1500,0562680136030495,911,9520
800x150-600x200-400x3000,0646780157031506,312,8520
700x2000,0757920183032506,913,8520
500x300-1000x1500,0813990197032517,214,3520
800x200-400x4000,08691050210033517,414,7520
600x3000,09801190237033527,915,7520
1000x200-500x4000,10921320264034528,316,5520
700x3000,11471390278034538,517520
800x300-600x4000,13151590318035539,118,1520
700x4000,15371860372035549,819,6520
1000x3000,164920003990365410,220,3520
800x4000,176021304260365510,521520
1000x4000,220626705330375611,823,5520
500x5000,13701660332035539,318,5520
600x5000,164920003990365410,220,3520
800x5000,220626705330375611,823,5520
1000x5000,276433406670385713,126,2520
Listino prezzi:
Nota: verniciato bianco + 20%

VO: Verticale/Orizzontale
OV: Orizzontale/Verticale
O: Orizzontale
V: Verticale
ESC: Serranda
ECT: Controtelaio

Dimensioni espresse in mm
DIFFUSIONE
DimensioniEBOA VOEBOA OVEBOA O EBOA VSerrandaControtelaio
ESCECT
200x10020,88 €20,88 €19,20 €19,20 €12,84 €9,53 €
300x10024,20 €24,20 €21,71 €21,70 €13,76 €9,53 €
400x10030,89 €30,89 €24,99 €24,99 €16,43 €10,58 €
500x10034,74 €34,74 €28,95 €25,88 €19,46 €11,64 €
600x10038,55 €38,55 €32,15 €32,15 €22,14 €12,73 €
200x15023,54 €23,54 €21,88 €21,88 €13,76 €9,53 €
300x15027,28 €27,28 €25,03 €25,03 €15,59 €10,58 €
400x15039,90 €39,90 €29,23 €29,23 €18,34 €11,64 €
500x15045,91 €45,91 €33,39 €33,39 €21,06 €14,38 €
600x15053,42 €53,42 €37,55 €37,55 €23,85 €15,24 €
800x15068,44 €68,44 €41,73 €41,73 €30,24 €17,36 €
200x20030,89 €30,89 €24,88 €24,99 €14,65 €10,58 €
300x20039,90 €39,90 €29,23 €29,23 €20,19 €11,64 €
400x20045,07 €45,07 €34,23 €34,23 €22,00 €13,44 €
500x20054,27 €54,27 €38,40 €38,40 €25,66 €15,24 €
600x20064,28 €64,28 €42,58 €42,58 €29,35 €16,33 €
800x20079,29 €79,29 €50,10 €50,10 €35,78 €19,70 €
1000x20086,00 €86,00 €54,27 €54,27 €39,44 €22,00 €
400x25064,28 €64,28 €42,58 €42,58 €29,38 €16,34 €
500x25069,28 €69,28 €50,91 €50,91 €32,14 €19,18 €
600x25080,99 €80,99 €55,92 €55,92 €34,89 €19,71 €
300x30053,42 €53,42 €37,55 €37,55 €23,85 €13,96 €
400x30064,28 €64,28 €42,58 €42,58 €29,35 €16,33 €
500x30069,28 €69,28 €50,91 €50,91 €32,10 €18,63 €
600x30080,99 €80,99 €55,92 €55,92 €34,85 €19,70 €
800x30097,67 €97,67 €67,62 €67,62 €42,20 €23,28 €
1000x300116,03 €116,03 €82,64 €82,64 €50,44 €26,46 €
400x40079,29 €79,29 €50,10 €50,10 €32,85 €18,63 €
600x40097,67 €97,67 €66,80 €66,80 €42,20 €23,28 €
800x400124,38 €124,38 €86,00 €86,00 €51,36 €26,46 €
1000x400137,73 €137,73 €101,00 €101,00 €60,51 €30,04 €
- disponibile a magazzino salvo il venduto
N.B.: I valori indicati possono essere soggetti a modifiche senza prevviso.
